Опис

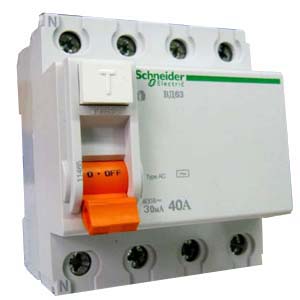

Диференційний вимикач ПЗВ Schneider Electric ВД63 4п 40A 30mA 11463 – призначений для захисту електричних ланцюгів від тривалих перевантажень і струмів короткого замикання, а також для оперативного включення і відключення ділянок електричних ланцюгів.
Застосування ВД63:
Захист людей від ураження електричним струмом при прямому дотику (30 мА), для простої схеми,
Захист людей від ураження електричним струмом у разі непрямого дотику (100 мА), для каскадної схеми,
Захист електроустановок від ризику загоряння (300 мА), для каскадної схеми.
Захист за допомогою автоматичного вимикача диференціального струму, без вбудованого захисту від надструмів застосовується:
для розеток загального призначення (до 20 А),
для обладнання з номінальним струмом не більше 32 А, призначеного для зовнішнього використання,
в ванних і душових кімнатах.
Апарати ВД63 вибираються за двома основними параметрами: чутливість і номінальний струм. Номінальний струм ПЗВ, без вбудованого захисту від надструмів, повинен бути вище або дорівнювати току автоматичного вимикача. Наприклад, якщо прилад захищений автоматичним вимикачем ВА63 з номінальним струмом 16 А, то необхідно вибрати ВД63 з номінальним струмом 16 або 25А.
