Опис

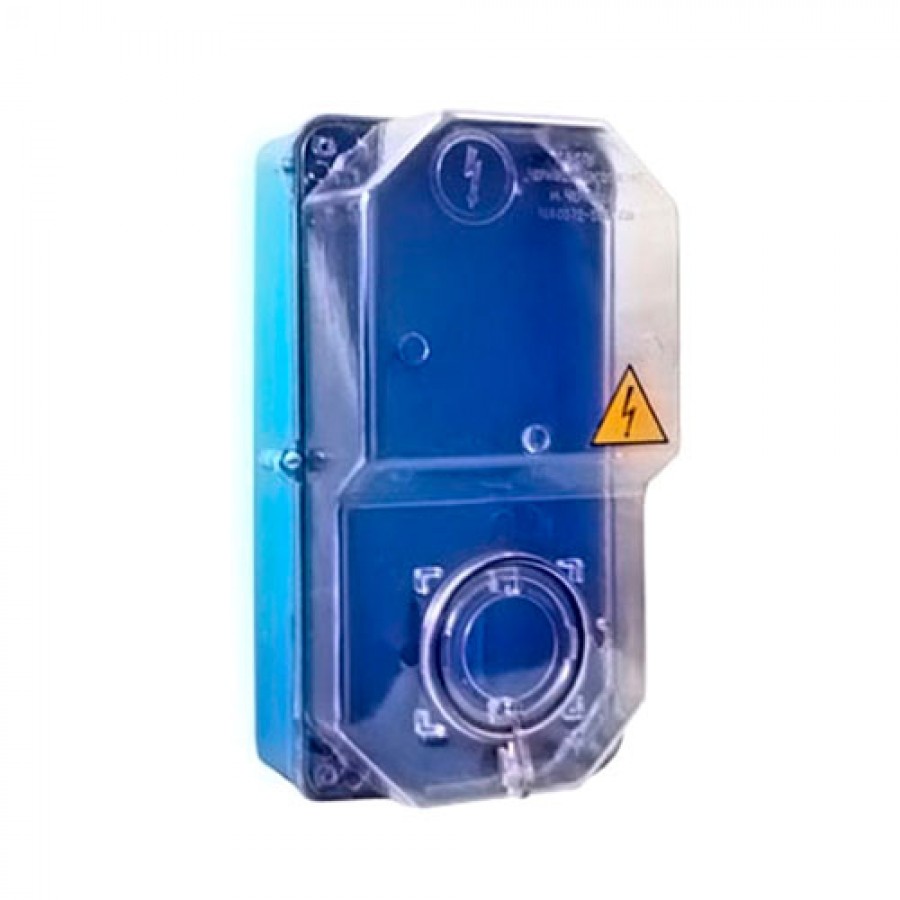

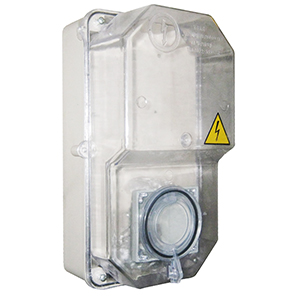

Корпус типу КДЕ-2 призначений для установки однофазного лічильника електроенергії і модульних автоматичних вимикачів захисту від надструмів, диференціальних автоматичних вимикачів в однофазних колах змінного струму напругою 230 В частотою 50 Гц. Універсальна конструкція корпусу дозволяє встановлювати в нього всі типи лічильників: індукційні та електронні. КДЕ-2 призначений для установки на стінах в житлових, громадських і виробничих приміщеннях з підвищеним вмістом пилу і вологи, а також на відкритому повітрі. Корпус прозорий і має одне віконце, для доступу до автоматичних вимикачів. Є отвори для пломбування, як самого корпусу, так і віконця для автоматичних вимикачів. На лицьовій стороні наклеєний знак безпеки «Обережно, електрична напруга». Надійна, сучасна конструкція і міцний пластик, зручні кріпильні пристосування гарантують виробам довгий термін служби і безпеку експлуатації.
Захист корпусу від несанкціонованого проникнення, отвори для пломбування
Спосіб монтажу: для зовнішньої установки.
Число фаз в групових колах: для однофазних мереж.
Спосіб захисту від ураження електричним струмом: клас II.
Електрична міцність ізоляції – щонайменше 1250 Ом.
Корпус стійкий до механічних впливів і витримує 3 одиничних удару силою 0,5 Дж
Корпус стійкий до впливу сонячного випромінювання і температури зовнішнього середовища.
Діапазон робочих температур: -40 ° С + 40 ° С.
Відносна вологість: не більше 50% при 40 ° С. При більш низьких температурах допускається відносна вологість до 90%.
Висота над рівнем моря: до 2000 м.
Номінальна робоча напруга: 230 В.
Номінальна частота: 50 Гц.
Номінальний струм електричного кола: 63 А.
Ступінь захисту по ГОСТ 14254: IP55.
Кліматичне виконання УХЛ категорії 4, ГОСТ 15150-69.
Число модульних автоматів, що встановлюються в корпус: 2 модулі.
Маса (нетто) 0,860 кг.
