Опис

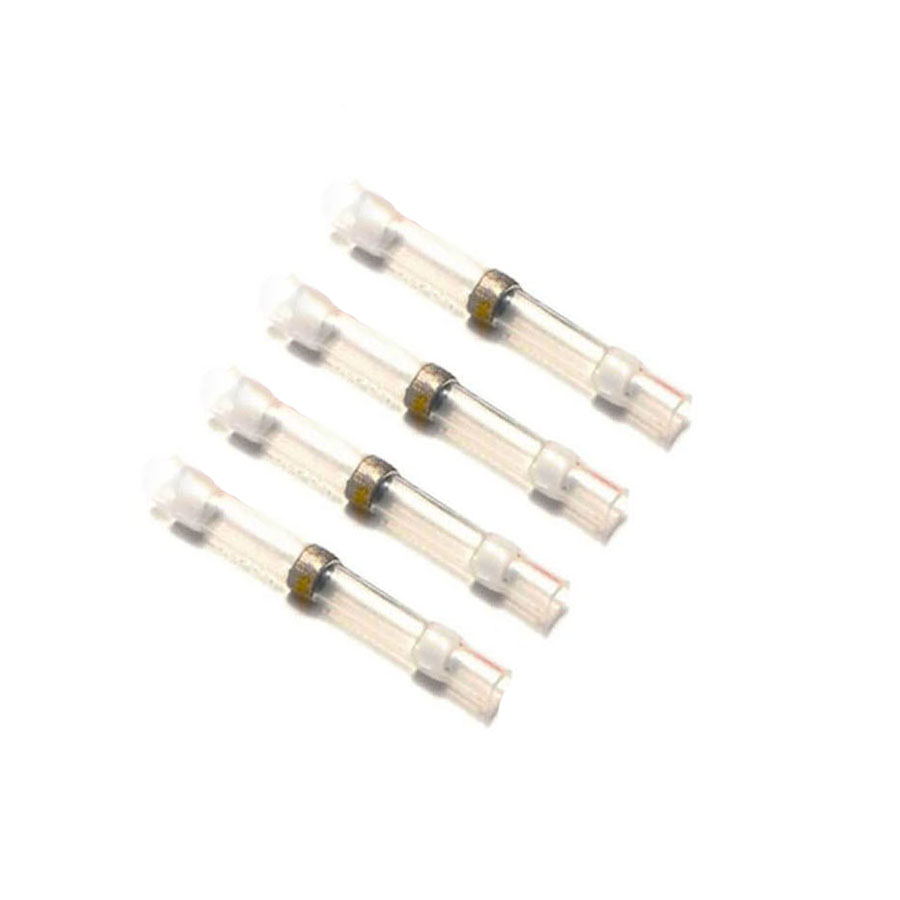

Термоусаджувальна гільза з вузлом точкової пайки є ідеальним інструментом для з’єднання контактів, схильних до тривалого впливу зовнішнього вологого середовища. В процесі установки гільза нагрівається і відбувається одночасна усадка оболонки і розплавлення олов’яного припою, який спаює кінці провідників. Додатковим захистом служать клейові кільця, герметизуючі місце спайки. Гільза не підходить для з’єднання алюмінієвих провідників. Для монтажу не потрібен спеціальний інструмент – досить нагрівача (електрофен, газовий пальник), здатного прогріти з’єднання до 160 ° C.
переваги:
– прозора оболонка для полегшення перевірки місця спайки;
– висока якість з’єднання;
– застосовується для напруги до 1 кВ;
– забезпечує хорошу ізоляцію, повторює рельєф провідників;
– наявність спеціальних термопластичних клейових кілець з обох кінців гільзи забезпечує захист від вологи;
– простота у використанні дозволяє мінімізувати можливі пошкодження місця з’єднання.
Робочий діапазон температур -55°C~+125°C
Діапазон температур усадки 80°C-180°C
Початкова температура плавки припою 160°C
Усадка гільзи 2:01
Ступінь захисту IP67
Внутрішній діаметр (до усадки) а, мм 1,7±0,2
Товщина стінки (до усадки) b, мм 0,40±0,15
Внутрішній діаметр (після усадки) а, мм 1,1±0,2
Товщина стінки (після усадки) b, мм 0,50±0,15
Внутрішній діаметр (кільце припою) с, мм 1,8±0,1
Товщина стінки (кільце припою) d, мм 0,35±0,15
Ширина кільця (кільце припою) е, мм 2,0±0,1
Перетину кабелю, мм2 0,25-0,34
Довжина L, мм 25±1,5
